ГОСТ на блоки ФБС
Производственный комбинат «ЖБИ 24/7» предлагает предприятиям строительной отрасли недорогие и качественные железобетонные изделия.
Блоки бетонные фундаментные ФБС производятся по стандарту ГОСТ 13579-2018, введённому в действие взамен ГОСТ 13579 78. Документ содержит информацию о типах и конструкции блоков, области их применения, условных обозначениях. Приведены данные о расположении, марках и конструкции монтажных петель, о справочном расходе стали и допусках при монтаже.
Документ содержит допуски и предельные отклонения геометрических параметров, технические требования к бетону и армирующим изделиям, качеству поверхности.
Конструкция и применение
Бетонные блоки ФБС (фундаментные стеновые) — это изделия прямоугольной формы, весом от нескольких килограммов до нескольких тонн. Применяются в частном и коммерческом строительстве для устройства фундаментов, стен подвальных и технических подпольных помещений. ГОСТ 13579 78 и 13579-2018 разделяют изделия на 3 типа: ФБС — сплошные, ФБП — пустотные, ФБВ — с вырезом для пропуска коммуникаций и укладки перемычек.
Достоинства сплошных блоков:
- простота укладки и большой выбор по длине, ширине и высоте;
- стойкость к деформации, способность воспринимать высокие нагрузки, долговечность, морозоустойчивость;
- возможность эксплуатации в умеренно-агрессивной среде, невосприимчивость к влаге, грибкам, бактериям и другим микроорганизмам.

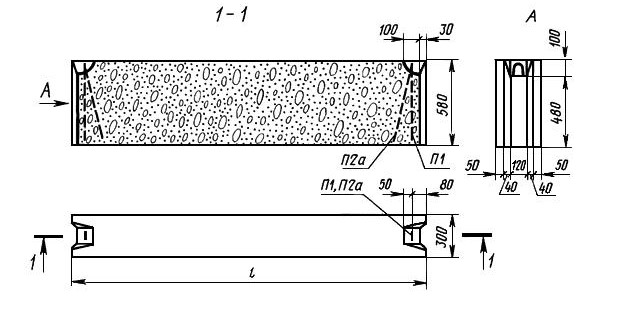

Рис. 1. Блок ФБС шириной 300 мм

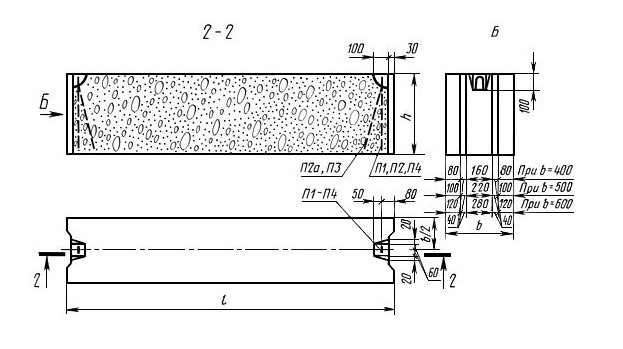

Рис. 2. Блок ФБС шириной 400, 500 и 600 мм.
Выбор блоков для закладки фундамента определяется типом грунта. Предварительно проводят геологические изыскания, после чего организация делает заключение о возможности использования ФБС. Глубина установки зависит от типа почвы: на щебневой изделия заглубляют, на песчаной устанавливают неглубоко.
Размеры изделий
Основные размеры фундаментных блоков ФБС по ГОСТ указаны в таблице. Кроме плотности, морозостойкости, марки бетона и веса изделий, следует учитывать габариты. Чтобы подобрать изделия с нужными параметрами, нужно знать толщину перекрытий и стен, площадь основания дома, расчётную нагрузку на фундамент. Блоки ФБС, изготовленные по стандарту ГОСТ 13579 78, могут иметь незначительные отличия от изделий, выпущенных по ГОСТ 13579-2018
Тип блока | Основные размеры блока, мм | ||
Длина | Ширина | Высота | |
ФБС | 2380 | 300; 400; 500; 600 | 580 |
1180 | 400; 500; 600 | 280; 580 | |
880 | 300; 400; 500; 600 | 580 |
Габариты изделия определяют по условному обозначению, которое выглядит как буквенно-цифровые индексы. Пример расшифровки наименования ФБС24.4.6-Т ГОСТ 13579-78:
- ФБС — фундаментный блок сплошной, 24 — длина в дециметрах, округленная до целого числа;
- 4 — высота в дециметрах, 6 — ширина (в них же), Т — тип бетона (тяжёлый), из которого изготовлена продукция;
- ГОСТ 13579-78 — стандарт, требованиям которого соответствуют выпущенные изделия.
Кроме тяжёлого бетона, фундаментные элементы изготавливаются из плотного силикатного и на пористых заполнителях (керамзитобетона). Предприятие может применять другие обозначения марок, в соответствии с рабочими чертежами.
Технические характеристики
Класс бетона по прочности на сжатие для сплошных блоков из тяжёлого и лёгкого бетона — В7,5 (М100), из плотного силикатного — В15 (М200). При соответствующем обосновании допускается применять бетон других марок, при этом класс по прочности на сжатие должен быть не выше В15 и не ниже В12,5 для ФБС из силикатного бетона и В3,5 — из лёгкого и тяжёлого.
Таблица 1. Характеристики ФБС из тяжёлого бетона
Марка блока | Класс бетона по прочности на сжатие | Монтажная петля | Расход материалов | Масса блока (справочная), т | ||
Марка | Кол. | Бетон, м | Сталь, кг | |||
ФБС24.3.6-Т | В7,5 | П2а | 2 | 0,406 | 1,46 | 0,97 |
ФБС24.4.6-Т | 0,543 | 1,30 | ||||
ФБС24.5.6-Т | П3 | 0,679 | 2,36 | 1,63 | ||
ФБС24.6.6-Т | 0,815 | 1,96 | ||||
ФБС12.4.6-Т | П2 | 0,265 | 1,46 | 0,64 | ||
ФБС12.5.6-Т | 0,331 | 0,79 | ||||
ФБС12.6.6-Т | 0,398 | 0,96 | ||||
ФБС12.4.3-Т | П4 | 0,127 | 0,74 | 0,31 | ||
ФБС12.5.3-Т | 0,159 | 0,38 | ||||
ФБС12.6.3-Т | 0,191 | 0,46 | ||||
ФБС9.3.6-Т | П1 | 0,146 | 0,76 | 0,35 | ||
ФБС9.4.6-Т | 0,195 | 0,47 | ||||
ФБС9.5.6-Т | 0,244 | 0,59 | ||||
ФБС9.6.6-Т | П2 | 0,293 | 1,46 | 0,70 | ||
Таблица 2. Характеристики ФБС из лёгкого бетона
Марка блока | Класс бетона по прочности | Монтажная петля | Расход материалов (справочный) | Масса бетона (справочная), т | ||
на сжатие | Марка | Количество, шт. | Бетон, м | Сталь, кг | ||
ФБС 24.3.6-Л | В7,5 | П2а | 2 | 0,406 | 1,46 | 0,73 |
ФБС 24.4.6-Л | 0,543 | 0,98 | ||||
ФБС 24.5.6-Л | 0,679 | 1,22 | ||||
ФБС 24.6.6-Л | П3 | 0,815 | 2,36 | 1,47 | ||
ФБС 12.4.6-Л | П1 | 0,265 | 0,76 | 0,48 | ||
ФБС 12.5.6-Л | П2 | 0,331 | 1,46 | 0,60 | ||
ФБС 12.6.6-Л | П2 | 0,398 | 0,74 | 0,72 | ||
ФБС 12.4.3-Л | П4 | 0,127 | 0,23 | |||
ФБС 12.5.3-Л | 0,159 | 0,29 | ||||
ФБС 12.6.3-Л | 0,191 | 0,35 | ||||
ФБС 9.3.6-Л | П1 | 0,146 | 0,76 | 0,26 | ||
ФБС 9.4.6-Л | 0,195 | 0,35 | ||||
ФБС 9.5.6-Л | 0,244 | 0,44 | ||||
ФБС 9.6.6-Л | 0,293 | 0,53 |
Таблица 3. Характеристики ФБС из силикатного бетона средней плотности (2000 кг/куб. м)
Марка блока | Класс бетона по прочности | Монтажная петля | Расход материалов (справочный) | Масса бетона (справочная), т | ||
на сжатие | Марка | Количество, шт. | Бетон, м | Сталь, кг | ||
ФБС 24.3.6-С | В15 | П2а | 2 | 0,406 | 1,46 | 0,81 |
ФБС 24.4.6-С | 0,543 | 1,09 | ||||
ФБС 24.5.6-С | 0,679 | 1,36 | ||||
ФБС 24.6.6-С | П3 | 0,815 | 2,36 | 1,63 | ||
ФБС 12.4.6-С | П1 | 0,265 | 0,76 | 0,53 | ||
ФБС 12.5.6-С | П2 | 0,331 | 1,46 | 0,66 | ||
ФБС 12.6.6-С | 0,398 | 0,80 | ||||
ФБС 12.4.3-С | П2а | 0,127 | 0,74 | 0,25 | ||
ФБС 12.5.3-С | 0,159 | 0,32 | ||||
ФБС 12.6.3-С | 0,191 | 0,38 | ||||
ФБС 9.3.6-С | П1 | 0,146 | 0,76 | 0,29 | ||
ФБС 9.4.6-С | 0,195 | 0,39 | ||||
ФБС 9.5.6-С | 0,244 | 0,49 | ||||
ФБС 9.6.6-С | 0,293 | 0,59 | ||||
